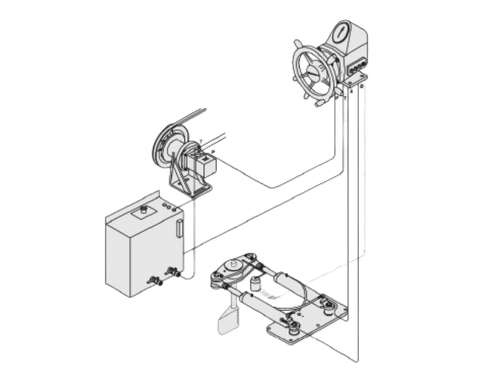

Gobierno hidráulico asistido

Modelo

N° de vueltas de rueda/ 74°

Hp

Torque máx.

(kgf·m)

Rueda de Timón

Cilindro Hidráulico

Bomba

Estanque de Aceite

DPS 130S

4,3

180

128

DHO 051

S 5015

DPU-Y120

DOT 20

DPS 160S

5,4

250

159

DHO 051

S 5019

DPU-Y120

DOT 20

DPS 160R

4,7

250

169

DHO 051

R 160

DPU-Y120

DOT 20

DPS 300S

6,4

350

295

DHO 080

S 6024

DPU-Y120

DOT 20

DPS 500S

5,5

550

505

DHO 160

S 9020

DP-V20F-8

DOT 60

DPS 700S

7,6

650

704

DHO 160

S 9028

DP-V20F-8

DOT 60

DPS 351T

5,0

400

348

DHO 120

T 5019

DPU-Y120

DOT 20

DPS 651T

7,1

600

654

DHO 160

T 6024

DP-V20F-8

DOT 60

DPS 1200T

8,2

1000

1236

DHO 277

T 9020

DP-V20F-11

DOT 60

DPS 1600T

10,8

1200

1723

DHO 277

T 9028

DP-V20F-11

DOT 60

DPS 2000T

13,3

1800

2135

DHO 277

T 10028

DP-V20F-11

DOT 60

DPS 130SW

4,3

90X2

128

DHO 051

SW 5015

DPU-Y120

DOT 20

DPS 300SW

6,4

175X2

295

DHO 080

SW 6024

DPU-Y120

DOT 20

DPS 500SW

5,5

275 x 2

505

DHO 160

SW 9020

DP-V20F-8

DOT 60

DPS 700SW

4,3

325 x 2

704

DHO 160

SW 9028

DP-V20F-8

DOT 60

DPS 351TW

5,0

200 x 2

348

DHO 120

TW 5019

DP-V20F-8

DOT 60

DPS 651TW

7,1

300 x 2

654

DHO 160

TW 6024

DP-V20F-8

DOT 60

DPS 1200TW

8,2

500 x 2

1236

DHO 277

TW 9020

DP-V20F-11

DOT 60

DPS 1600TW

10,8

600 x 2

1723

DHO 277

TW 9028

DP-V20F-11

DOT 60

DPS 2000TW

13,3

900 x 2

2135

DHO 277

TW 10028

DP-V20F-11

DOT 60

Rueda de timón

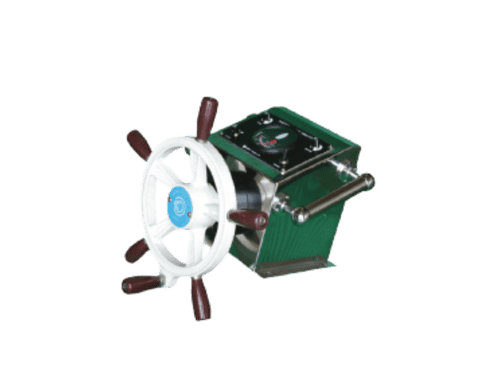

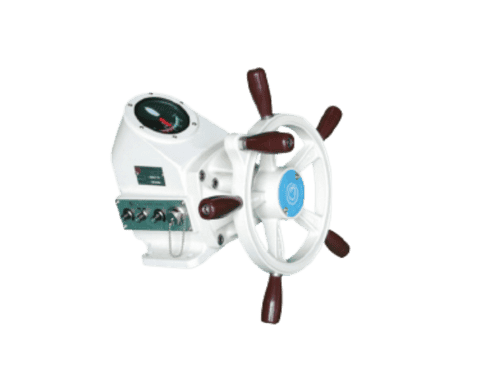

SERIE DHO

-          Volante integrado e indicador del ángulo del timón.

-          Estructura de instalación en el salpicadero.

-          Caja de aluminio.

Modelo

Desplazam. (cc/rev)

Peso (kg)

Dimensiones (mm)

A

B

C

DHO 051

51

12

240

302

195

DHO 080

80

13

240

302

195

DHO 120

120

13

240

302

195

DHO 160

160

13

240

302

195

DHO 200

200

13

240

302

195

DHO 240

240

13

240

302

195

DHO 277

277

14

240

302

195

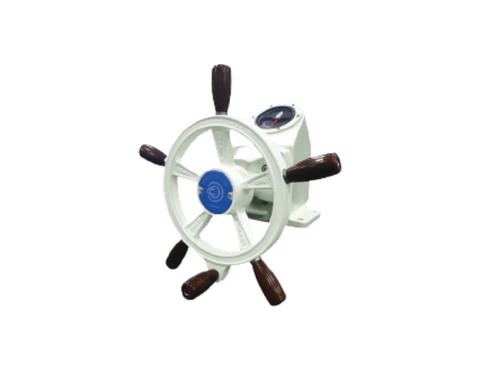

SERIE ADHO

-          Indicador de timón y timón integrado.

-          Estructura de montaje sobre el salpicadero.

-          Puede conectarse a una unidad de piloto automático.

-          Carcasa de aluminio.

-          Asideros suministrados de serie.

Modelo

Desplazam. (cc/rev)

Peso (kg)

Dimensiones (mm)

A

B

C

ADHO 051

51

12

240

302

195

ADHO 080

80

13

240

302

195

ADHO 120

120

13

240

302

195

ADHO 160

160

13

240

302

195

ADHO 200

200

13

240

302

195

ADHO 240

240

13

240

302

195

ADHO 277

277

14

240

302

195

SERIE ASHO

-          Indicador de timón y timón integrado.

-          Estructura de montaje sobre el salpicadero.

-          Funda para trípode.

-          Asideros izquierdo/derecho suministrados.

-          Asideros suministrados de serie.

Modelo

Desplazam. (cc/rev)

Peso (kg)

Dimensiones (mm)

A

B

C

ASHO 080

80

12

227

302

195

ASHO 120

120

13

227

302

195

ASHO 160

160

13

227

302

195

ASHO 200

200

13

227

302

195

ASHO 240

240

13

227

302

195

ASHO 320

320

13

227

302

195

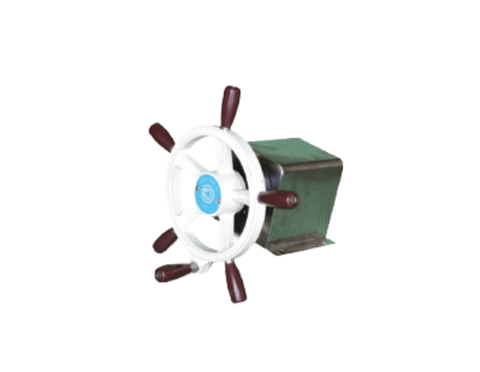

             SERIE GSHO

-          Maletín Stan.

-          Para uso con estaciones dobles.

-          Puede utilizarse como ayuda para exteriores.

-          Asideros suministrados de serie.

Modelo

Desplazam. (cc/rev)

Peso (kg)

Dimensiones (mm)

A

B

C

GSHO 051

51

11

162

261

195

GSHO 080

80

11

162

261

195

GSHO 120

120

11

162

261

195

GSHO 160

160

12

162

261

195

GSHO 200

200

12

162

261

195

GSHO 240

240

12

162

261

195

GSHO 277

277

13

162

261

195

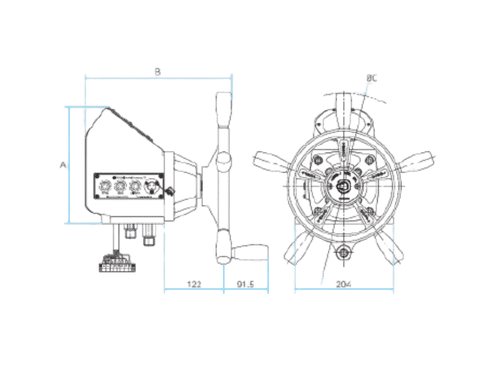

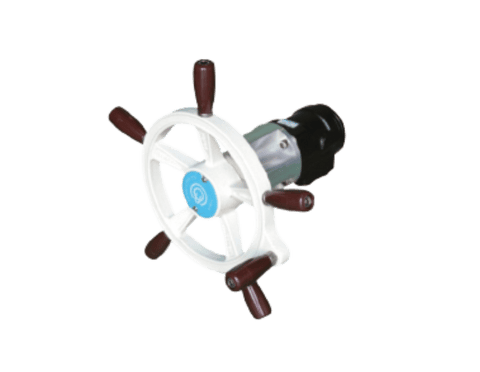

SERIE DHF

-          Plato Empotrado (Eje Largo).

-          Material de aluminio.

-          La combinación de indicador de inclinación requiere instalación por separado.

-          Asideros suministrados de serie

Modelo

Desplazam. (cc/rev)

Peso (kg)

Dimensiones (mm)

A

B

C

DHF 080

80

12

195

284

195

DHF 120

120

12

195

290

195

DHF 160

160

12

195

296

195

DHF 200

200

12

195

300

195

DHF 240

240

12

195

306

195

DHF 277

277

13

195

312

195

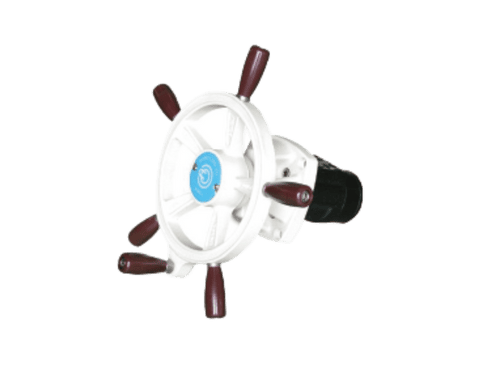

SERIE DHN

-          Tablero encastrado (acortado).

-          Material de aluminio.

-          La combinación de indicador de inclinación requiere instalación por separado.

-          Asideros suministrados de serie

Modelo

Desplazam. (cc/rev)

Peso (kg)

Dimensiones (mm)

A

B

C

DHN 051

51

11

195

259

195

DHN 080

80

12

195

263

195

DHN 120

120

12

195

268

195

DHN 160

160

12

195

274

195

DHN 200

200

12

195

278

195

DHN 240

240

12

195

284

195

DHN 277

277

13

195

290

195

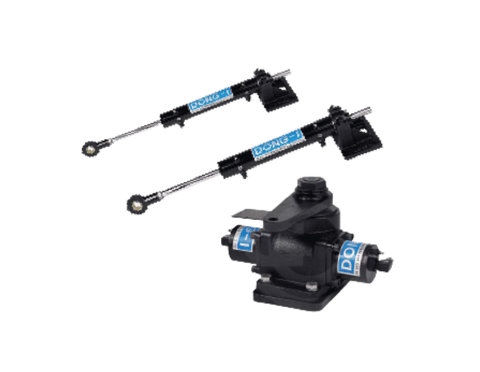

Cilindros simples

Modelo

Diámetro Cilindro (mm)

Torque Cilindro

Dimensiones Instalación

(LxAxH,cms)

kgf•m

N•m

S 5015

Ø 50

128

1254

844 x 288 x 150

S 5019

Ø 50

158

1557

914 x 288 x 150

R 160

Ø 50

169

1656

675 x 328 x 265

S 6024

Ø 60

295

2893

1150 x 351 x 167

S 9020

Ø 90

505

4951

1099 x 358 x 217

S 9028

Ø 90

704

6903

1332 x 410 x 217

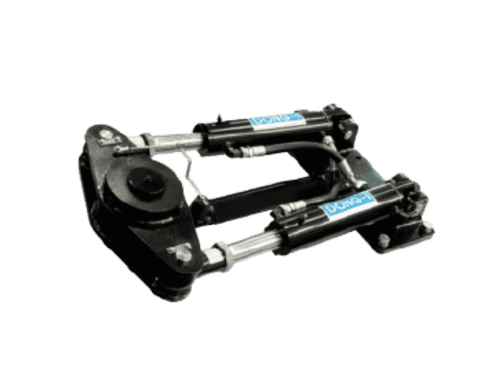

Cilindros dobles

Modelo

Diámetro Cilindro (mm)

Torque Cilindro

Dimensiones Instalación

(LxAxH,cms)

kgf•m

N•m

T 5019

Ø 50

347

3405

810 x 440 x 128

T 6024

Ø 60

653

6404

924 x 484 x 151

T 9020

Ø 90

1236

12114

968 x 474 x 195

T 9028

Ø 90

1723

16886

1125 x 584 x 180

T 10028

Ø 100

2135

20923

1125 x 584 x 180

T 12034

Ø 120

3503

34329

1410 x 755 x 230

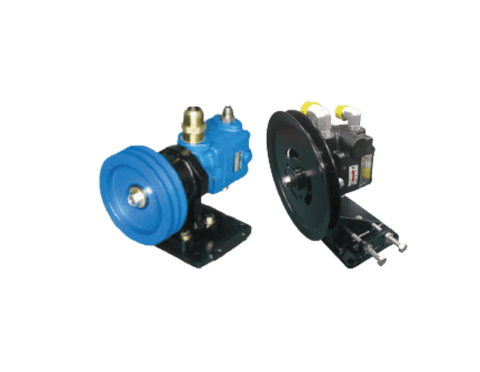

Bombas

Modelo

Desplazam. (cc/rev.)

Dimensiones (mm)

Presión máx. (kg/ cm²)

Veloc. mín. (rpm)

Veloc. máx. (rpm)

Peso (kg)

Aplicación de Poleas

A

B

C

D

DP-V20F6

19,5

189

266

295

168/190/213

85

650

3400

25



DP-V20F7

22,8

189

266

295

168/190/213

85

650

3000

25

Estándar : 8”

DP-V20F8

26,5

189

266

295

168/190/213

85

650

2800

25

Opcional: 6”, 7”

DP-V20F11

36,4

189

266

295

168/190/213

85

650

2500

25



DPU-Y120

20,0

252

220

158

168/190/213

85



2500

12

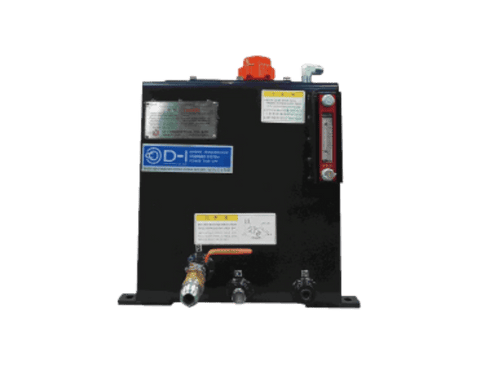

Estanques

Modelo

Parte N°

Volumen (l)

Peso (kg)

DOT 20

98065401 AS

20

23

DOT 40

98167401 AS

40

39

DOT 60

98150401 AS

60

50

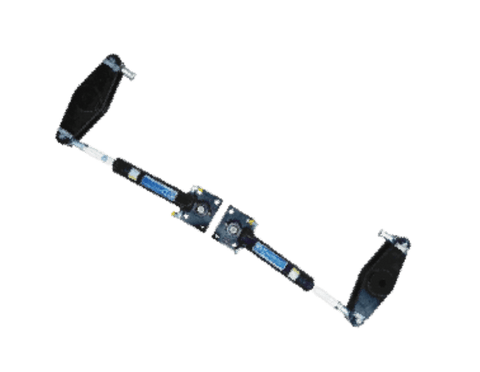

Aplicación para dos timones

Modelo

Diámetro Cilindro (mm)

Torque Cilindro

kgf • m

N • m

TW 5019

ø 50

347

3405

TW 6024

ø 60

653

6404

TW 9020

ø 90

1236

12114

TW 9028

ø 90

1723

16886

TW10028

ø100

2135

20923
